Fabricado en EE. UU.
Extractores de humos de soldadura eléctrica
Los extractores de humos de soldadura eléctrica están diseñados como un control de seguridad de ingeniería para proteger a los usuarios de los riesgos laborales que presentan las diversas aplicaciones de soldadura. Dado que la gran mayoría de las partículas respirables en la corriente de aire tienen un tamaño inferior a 0.4 micrones, lo que se necesita para garantizar la seguridad y la salud del soldador es un sistema de ventilación filtrada que pueda filtrar hasta ese nivel.
A la hora de elegir un sistema de ventilación adecuado, es importante asegurarse de conocer todos los elementos que pueden variar la eficacia de la filtración de los humos de soldadura. La aplicación particular de soldadura eléctrica suele ser la variable número uno que ayuda a descifrar lo que se recomienda, pero las configuraciones adicionales, como filtros HEPA o ASHRAE, medios lavables, varios operarios o portabilidad, dependen de diferentes elementos que es mejor conversar con un especialista capacitado.
Serie 200
Modelo n.º SS-XXX-XXX
Configuraciones de las unidades Comparación rápida
Configuraciones adicionales
¿Qué es un extractor de humos de soldadura eléctrica?
Cuando se sueldan metales en aplicaciones de soldadura eléctrica que generan gases tóxicos, se necesita un extractor de humos de soldadura para mejorar la calidad del aire interior que elimina las partículas de humos de soldadura o los humos metálicos peligrosos. Como dispositivo de purificación, un extractor de humos de soldadura eléctrica está diseñado para reducir el riesgo de problemas respiratorios graves.
En Sentry Air Systems, ofrecemos una amplia gama de sistemas de extracción de humos de soldadura como parte integrante de la jerarquía de controles para la gestión de humos, que sirven como control de seguridad frente a las partículas peligrosas que quedan en las aplicaciones de soldadura eléctrica. Según el tipo de aplicación de soldadura, la ubicación, los rellenos o metales base utilizados y algunas otras variables, es imprescindible ayudar a identificar el mejor sistema de extracción de humos necesario para conseguir un aire limpio y seguro en su entorno industrial.
Ventajas del extractor de humos de soldadura eléctrica
Los extractores de humos de soldadura eléctrica ofrecen varias ventajas clave a la hora de sopesar las opciones para proteger su zona de respiración:
- Una zona más segura, saludable y respirable
- Reduce los gases tóxicos y el humo de soldadura nocivos
- Ayuda a una mayor productividad como resultado de un entorno de trabajo más saludable
- Minimiza la contaminación atmosférica
Efectos de los humos de soldadura eléctrica en la salud
Efectos a corto plazo en la salud
- La exposición a humos metálicos puede provocar fiebre por humos metálicos. Los síntomas pueden aparecer entre 4 y 12 horas después de la exposición e incluyen escalofríos, sed, fiebre, dolor muscular, dolor de pecho, tos, respiración sibilante, fatiga y náuseas.
- El humo de la soldadura puede irritar los ojos, la nariz, el pecho y las vías respiratorias. Puede provocar tos, sibilancias, bronquitis, edema pulmonar y neumonitis. También se conocen casos de efectos gastrointestinales.
- Algunos componentes de los humos de soldadura, como el cadmio, pueden ser mortales en poco tiempo. Además, durante la soldadura pueden formarse algunos gases que son mortales en niveles elevados, como los óxidos de nitrógeno y el ozono. El fosgeno es otro gas mortal que se sabe que puede formarse.
Efectos a largo plazo sobre la salud
- Los soldadores se enfrentan a un mayor riesgo de cáncer de pulmón, de laringe y de las vías urinarias.
- Problemas respiratorios crónicos como bronquitis, asma, neumonía, enfisema, neumoconiosis, disminución de la capacidad pulmonar, silicosis y siderosis
- Otros problemas relacionados con la soldadura son: enfermedad cardíaca, enfermedades de la piel, gastritis, gastroduodenitis, daños renales y úlceras
- También se han descubierto problemas reproductivos (retraso en la anticoncepción y aumento de abortos espontáneos) entre los soldadores, especialmente los que trabajan con acero inoxidable
Peligros para la salud de los humos de soldadura
Los peligros de los humos de soldadura son una correlación directa de lo que se puede inhalar a través del proceso de soldadura. La mayoría de las sustancias peligrosas son partículas muy finas y respirables de diferentes tipos de metales, entre ellos:
| Cromo | Níquel | Arsénico |
| Asbesto | Manganeso | Sílice |
| Berilio | Cadmio | Cobalto |
| Cobre | Plomo | Zinc |
Los humos que contienen manganeso son uno de los mayores riesgos que se encuentran en el humo de la soldadura. La inhalación del metal puede causar graves daños al cerebro y al sistema nervioso. Los vapores de manganeso pueden provocar la aparición de la enfermedad de Parkinson, un trastorno incapacitante que afecta al movimiento y al equilibrio. También provoca “manganismo”, que está estrechamente relacionado con la enfermedad de Parkinson, ya que dificulta el movimiento adecuado.
Los humos de soldadura también pueden contener óxido de hierro, que es muy irritante para el sistema respiratorio. También hay cadmio, que se utiliza para recubrir los metales, que puede causar enfermedades pulmonares, enfisema e insuficiencia renal. Otras sustancias nocivas son los óxidos de plomo y el asbesto.
Fiebre de los humos de soldadura
La exposición a los humos de soldadura puede provocar una amplia variedad de síntomas negativos para la salud, que incluyen, entre otros, daños o irritación en los pulmones, el corazón, los riñones y el sistema nervioso. Estos efectos sobre la salud pueden ser tanto a corto como a largo plazo.
Sin embargo, uno de los síntomas de salud más comunes es la fiebre de los humos de soldadura, también conocida como fiebre de los humos metálicos, fiebre de los fundidores de latón, temblores de latón, escalofríos de soldadura, fiebre del lunes por la mañana o temblores del zinc.
La fiebre por humos metálicos está causada por la inhalación de ciertos metales durante o después del proceso de soldadura, ya sea en forma de partículas o, más comúnmente, de humos. La exposición a los humos de soldadura suele formarse a través del propio proceso de soldadura, debido al calentamiento de metales galvanizados, aleaciones y compuestos combustibles.
Los signos de la fiebre por humos de soldadura a menudo se relacionan con la gripe, o se parecen a los síntomas gripales. Las dolencias más comunes de las que se tiene constancia son fiebre, náuseas, dolores de cabeza (leves y graves), dolores musculares, dolor de pecho y, en algunos casos, neumonía (los síntomas gripales desaparecen normalmente dentro de 24 a 48 horas. La recuperación completa suele requerir de una a tres semanas). En los casos más graves de fiebre por humos metálicos, los pacientes informaron una sensación de ardor en el cuerpo, falta de diuresis, comportamiento convulsivo, hipertensión, vómitos intensos y diarrea sanguinolenta.
Esta información se proporciona como un servicio al cliente y debe ser verificada de forma independiente.
Serie 200
Video del producto
Dimensiones del gabinete:
- 15.5 pulgadas (39.3 cm) de largo × 13 pulgadas (33 cm) de ancho × 16.5 pulgadas (41.9 cm) de alto
Dimensión del brazo:
- 5 pulgadas (12.7 cm) de diámetro × 68 pulgadas (172.7 cm) de largo
Motor:
Potencia fraccionaria
Peso:
Aprox. 40 libras (18 kg)
Eficiencias de filtrado disponibles:
Filtro HEPA: hasta un 99.97 % de eficiencia para partículas con un tamaño de hasta 0.3 micrones.
Filtro ASHRAE: hasta un 95 % de eficiencia para partículas con un tamaño de hasta 0.5 micrones.
Filtro ULPA: hasta un 99.9995 % de eficiencia para partículas con un tamaño de hasta 0.12 micrones.
Filtros de carbón activado y filtros combinados especiales: la eficiencia varía según el producto químico.
Volumen de aire:
350 cfm (9.9 m³/min, alto), hasta 50 cfm (1.4 m³/min, bajo)
Sistema eléctrico:
115/1/60, 2 A
220/1/50, 0.75 A
Nivel de sonido:
De 61 a 66 dBA (velocidad del soplador: de baja a alta)
Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.
Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745
Video del producto

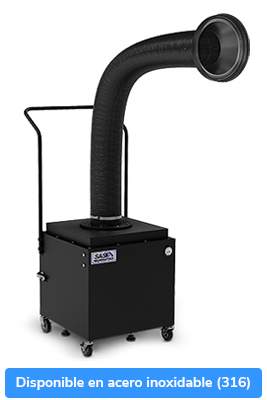

Productos químicos SS-425
Dimensiones del gabinete:
- 22.5 pulgadas (57.2 cm) de largo × 20 pulgadas (50.8 cm) de ancho × 19.5 pulgadas (49.5 cm) de alto
Dimensión del brazo:
- Manguera flexible ignífuga de 6 pulgadas (15.2 cm) de diámetro × 72 pulgadas (182.9 cm) de largo
Peso:
De 50 a 100 libras (de 23 a 45 kg)
Materiales del gabinete:
Acero al carbono de calibre 16
Motor:
Potencia fraccionaria
Volumen de aire:
Control de velocidad variable estándar
733 cfm (19.8 m³/min, alta), hasta 50 cfm (1.4 m³/min, baja)
Sistema eléctrico:
115/1/60, 5.4 A
Nivel de sonido:
65 dBA a 3 pies (0.9 m)
Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)
Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745
Material particulado SS-450
Dimensiones del gabinete:
- 22.5 pulgadas (57.2 cm) de largo x 20 pulgadas (50.8 cm) de ancho x 20 pulgadas (50.8 cm) de alto
Dimensión del brazo:
- Manguera flexible ignífuga de 6 pulgadas (15.2 cm) de diámetro × 72 pulgadas (182.9 cm) de largo
Peso:
De 62 a 112 libras (de 28 a 51 kg)
Materiales del gabinete:
Acero al carbono de calibre 16
Motor:
1.5 hp
Volumen de aire:
Control de velocidad variable estándar
733 cfm (19.8 m³/min, alta), hasta 50 cfm (1.4 m³/min, baja)
Sistema eléctrico:
115/1/60, 5.2 A
Nivel de sonido:
72 dBA a 3 pies (0.9 m)
Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)
Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745
Video del producto
Estándar
Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto
Materiales del gabinete:
Acero al carbono de calibre 16
Especificaciones del brazo:
- 7 pulgadas (17.7 cm) de diámetro, 7 pies (2.1 m) de largo
- Segmento rígido: Aluminio de calidad aeronáutica
- Segmento flexible de 6 pulgadas (15.2 cm) de diámetro: Black Flex Sentry™
- Campana de captura redonda de 10 pulgadas (25.4 cm)
Peso total:
Aproximadamente 225 libras (102 kg) sin los filtros
Aproximadamente 317 libras (144 kg) con los filtros instalados
Motor:
Potencia fraccionaria
Eficiencias de filtrado disponibles:
(4) Filtros de partículas Micro-Pleat, serie 1 (clasificación de eficiencia MERV 13)
(4) Filtros HEPA (hasta un 99.9 7% de eficiencia para partículas con un tamaño de hasta 0.3 micrones) No limpiables
(4) Filtros de carbón activado de 42 libras (19 kg) (la eficiencia varía en función de la aplicación)
(4) Filtros de carbón combinados especiales de 42 libras (19 kg)
Filtros dobles con HEPA y de carbón disponibles
Volumen de aire:
Hasta 869 cfm (24.6 m³/min, alta)
Sistema eléctrico:
115/1/60, 5.2 A
220/1/50, 1.5 A
Nivel de sonido:
68 dBA a 3 pies (0.9 m)
Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.
Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228 pendiente
Video del producto

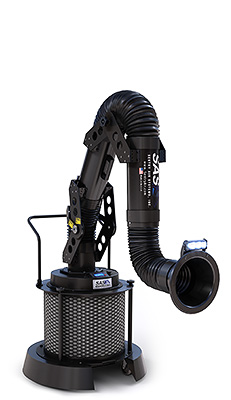

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de diámetro
- 27 pulgadas (68.6 cm) de alto, con cámara acoplada
Dimensión del brazo:
- 7 pulgadas (7.8 cm) de diámetro, 7 pies (2.1 m) de largo flexible, con entrada redonda de 10.5 pulgadas (26.7 cm)
Materiales del gabinete
Plástico ABS y aluminio
Motor:
Potencia fraccionaria
Peso total:
Aprox. 100 libras (45 kg)
Filtros disponibles:
- Filtro redondo MERV 13 Micro-Pleat, serie 2 para partículas
- Cartucho desechable de 32 libras (14.5 kg) con carbón activado
Volumen de aire:
Control de velocidad variable estándar | 530 cfm (15 m³/min, alta)
Sistema eléctrico:
115/1/60, 2 A
220/1/50, 0.75 A
Nivel de sonido:
Aproximadamente 74 dBA (alta), 48 dBA encendido (baja). 3 pies (0.9 m) de la entrada
Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.
Diseño patentado:
Patente pendiente 13/463, 347
Comparación rápida
|
Mantenimiento
|
Resistencia intermedia
|
Alta resistencia
|
Rugged Air
|
|
|---|---|---|---|---|
| Dimensiones del gabinete: | 15.5 pulgadas (39.4 cm) de largo × 13 pulgadas (33 cm) de ancho × 16.5 pulgadas (41.9 cm) de alto | 22.5 pulgadas (57.2 cm) de largo × 20 pulgadas (50.8 cm) de ancho × 19.5 pulgadas (49.5 cm) de alto | 30 Pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto |
30 pulgadas (76.2 cm) de diámetro 27 pulgadas (68.58 cm) de alto, con cámara acoplada |
| CFM (m³/min): | Hasta 350 cfm (9.9 m³/min) | Serie 400: Hasta 700 cfm (19.8 m³/min) Serie 450: Hasta 950 cfm (26.9 m³/min) |
Serie 500: Hasta 869 cfm (24.6 m³/min) | Hasta 530 cfm (15 m³/min) |
| Peso: | Aprox. 40 libras (18 kg) | De 50 a 100 libras (de 23 a 45 kg) |
Aprox. 225 libras (102 kg) sin filtros Aprox. 317 libras (144 kg) con filtros |
Aprox. 100 libras (45 kg) |
| Sistema eléctrico |
115/1/60, 0.2 A 220/1/50, 0.75 A |
115/1/60, 2.5 A 220/1/50, 1.5 A |
500: 115/1/60, 5.2 A 220/1/50, 1.5 A |
115/1/60, 2 A 220/1/50, 0.75 A |
| Nivel de sonido | De 61 a 66 dBA (velocidad del soplador: de baja a alta) | 60 dBA a 3 pies (0.9 m) | 72 dBA a 3 pies (1 m) de la entrada de la campana | Aproximadamente 74 dBA (alta), 48 dBA encendido (baja). 3 pies (0.9 m) de la entrada |
Aplicaciones
- Soldadura MIG (gas inerte en metal)
- GMAW (soldadura por arco metálico con gas)
- Soldadura por arco
- SMAW (soldadura por arco metálico protegido)
- Soldadura TIG (gas inerte de tungsteno)
- GTAW (soldadura por arco de gas tungsteno)
- FCAW (soldadura por arco con núcleo fundente)
- Soldadura de mantenimiento
- Soldadura de producción
- Soldadura en sala blanca
- Soldadura con varilla
- Soldadura de tanques de acero inoxidable
- Soldadura de localización rápida
