Extractor de humos industrial

Los extractores de humos industriales fabricados por Sentry Air Systems pueden ayudar a proporcionar un método sumamente eficiente y eficaz para eliminar humos peligrosos en aplicaciones industriales, y mejorar la calidad del aire en los entornos de trabajo. Los extractores de humos industriales utilizan un sistema de filtración de alta resistencia para eliminar las partículas nocivas del aire, lo que reduce los riesgos para la salud asociados con la inhalación de humos y polvos tóxicos.

¿Qué es un extractor de humos industrial?

Los sistemas de extracción de humos industriales ayudan en la eliminación y purificación de humos y vapores peligrosos en aplicaciones industriales y de grandes cantidades para proteger la zona respiratoria de quienes trabajan con compuestos y soluciones respirables.

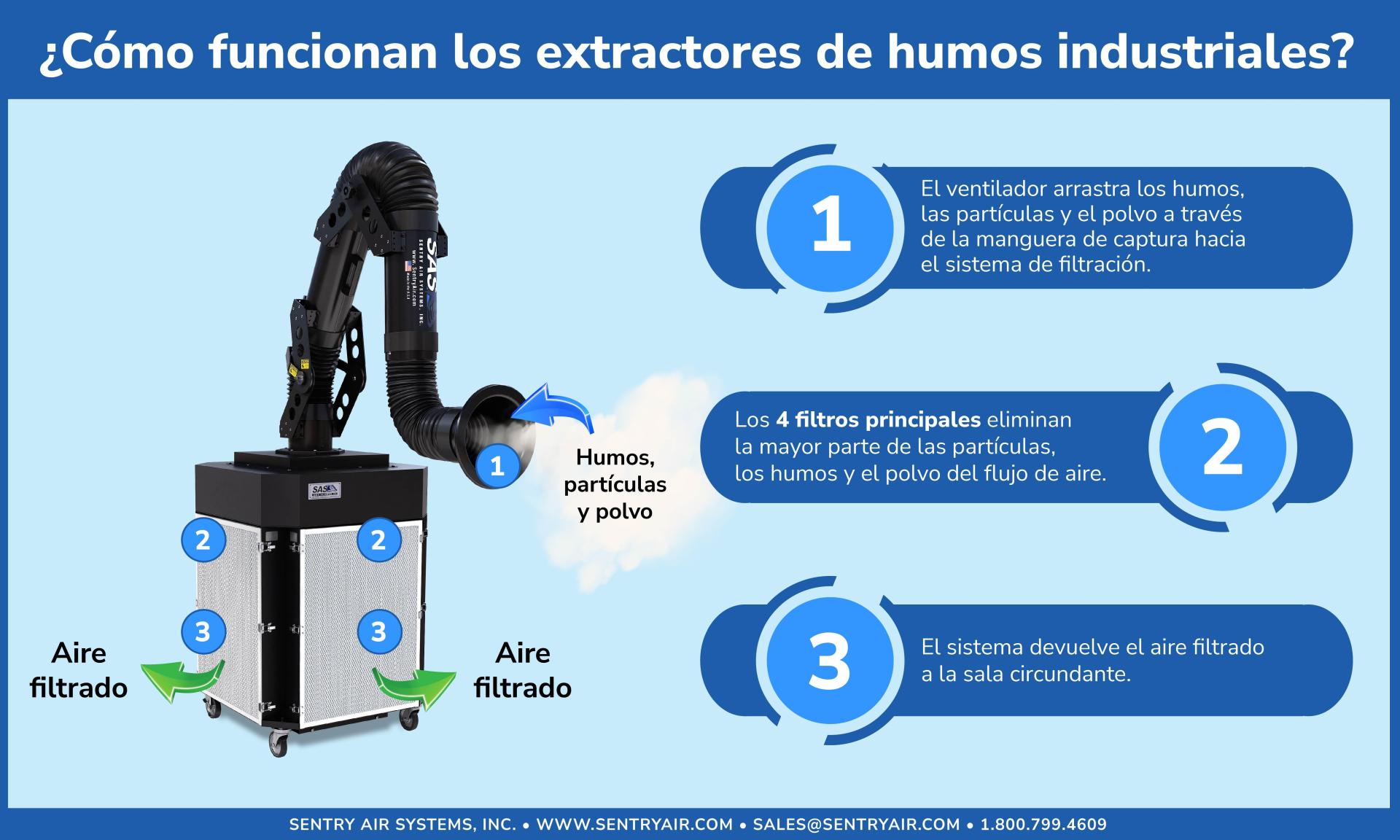

¿Cómo funciona un extractor de humos industrial?

Infografía del extractor de humos de pared

¿Su aplicación es adecuada para una extractor de humos industrial?

Los extractores de humos industriales son valiosos para una gran variedad de aplicaciones, ya que se utilizan en numerosas industrias que producen humos o polvos muy tóxicos. Algunas de estas son:


  • Industrias de maquinarias
  • Industrias químicas
  • Procesamiento de alimentos
  • Laboratorios farmacéuticos
  • Soldadura eléctrica
  • Metalistería
  • Industrias fotoeléctricas
  • Salones de manicura

Estas industrias, así como muchas otras, se especializan en técnicas que producen humos y partículas que deben limpiarse y eliminarse del aire para garantizar un lugar de trabajo saludable. Algunos de los procesos que producen partículas y gases nocivos son:


  • Soldadura eléctrica
  • Corte o grabado por láser
  • Soldadura blanda
  • Corte
  • Lijado
  • Aplicaciones químicas

Ventajas del extractor de humos industriales

Teniendo en cuenta que un gran porcentaje de los empleados pasan una buena parte de su tiempo en el trabajo, es fundamental que los empleadores proporcionen un entorno laboral cómodo y limpio. Nuestros sistemas de extracción de humos industriales, que utilizan filtros HEPA para limpiar el aire de los espacios de trabajo interiores, proporcionan muchos beneficios tanto a los empleados como a los empleadores.


  • Minimizar la exposición de los empleados al aire contaminado
  • Cumplir con sus obligaciones legales
  • Construcción de alta resistencia
  • Bajo consumo de energía
  • Funcionamiento confiable y de bajo mantenimiento
  • Sin problemas de permisos para la ventilación al exterior (p. ej., muestreo de aire de la EPA)
.

Video del producto

Estándar

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto

Especificaciones del brazo:
- 7 pulgadas (17.7 cm) de diámetro, 7 pies (2.1 m) de largo
- Segmento rígido: Aluminio de calidad aeronáutica
- Segmento flexible de 6 pulgadas (15.2 cm) de diámetro: Black Flex Sentry™
- Campana de captura redonda de 10 pulgadas (25.4 cm)

Peso total:
Aproximadamente 225 libras (102 kg) sin los filtros
Aproximadamente 317 libras (144 kg) con los filtros instalados

Materiales del gabinete:
Acero al carbono de calibre 16

Motor:
Potencia fraccionaria

Volumen de aire:
Hasta 778 cfm (22 m³/min, alto)

Sistema eléctrico:
115/1/60, 2.5 A
220/1/50, 1.5 A

Nivel de sonido:
65 dBA a 3 pies (0.9 m)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía: Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228

Alto flujo

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto

Especificaciones del brazo:
- 7 pulgadas (17.7 cm) de diámetro, 7 pies (2.1 m) de largo
- Segmento rígido: Aluminio de calidad aeronáutica
- Segmento flexible de 6 pulgadas (15.2 cm) de diámetro: Black Flex Sentry™
- Campana de captura redonda de 10 pulgadas (25.4 cm)

Peso:
Aproximadamente 240 libras (109 kg) sin los filtros
Aproximadamente 332 libras (151 kg) con los filtros instalados

Materiales del gabinete:
Acero al carbono de calibre 16

Motor:
1.5 hp

Volumen de aire:
Hasta 957 cfm (27.1 m³/min, alto)

Sistema eléctrico:
115/1/60, 5.7 A

Nivel de sonido:
70 dBA a 3 pies (0.9 m)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía: Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228

Video del producto

Estándar

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto

Especificaciones del brazo:
- (2) 7 pulgadas (17.7 cm) de diámetro, 7 pies (2.1 m) de largo
- Segmento rígido: Aluminio de calidad aeronáutica
- Segmento flexible de 6 pulgadas (15.2 cm) de diámetro: Black Flex Sentry™
- Campana de captura redonda de 10 pulgadas (25.4 cm)

Peso total:
Aproximadamente 265 libras (120 kg) sin los filtros
Aproximadamente 345 libras (156 kg) con los filtros instalados

Materiales del gabinete:
Acero al carbono de calibre 16

Motor:
Potencia fraccionaria

Volumen de aire:
Hasta 389 cfm (11 m³/min, alto) por brazo

Sistema eléctrico:
115/1/60, 2.5 A
220/1/50, 1.5 A

Nivel de sonido:
65 dBA a 3 pies (0.9 m)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía: Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228

Alto flujo

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto

Especificaciones del brazo:
- (2) 7 pulgadas (17.7 cm) de diámetro, 7 pies (2.1 m) de largo
- Segmento rígido: Aluminio de calidad aeronáutica
- Segmento flexible de 6 pulgadas (15.2 cm) de diámetro: Black Flex Sentry™
- Campana de captura redonda de 10 pulgadas (25.4 cm)

Peso total:
Aproximadamente 360 libras (163 kg) con los filtros instalados

Materiales del gabinete:
Acero al carbono de calibre 16

Motor:
1.5 hp

Volumen de aire:
Hasta 478 cfm (13.5 m³/min, alto) por brazo

Sistema eléctrico:
115/1/60, 5.7 A

Nivel de sonido:
70 dBA a 3 pies (0.9 m)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía: Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228

Video del producto

Estándar

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto

Especificaciones del brazo:
- 10 pies (3 m) de largo
- Segmento rígido: Aluminio de calidad aeronáutica
- Segmento flexible de 7 pulgadas (17.7 cm) de diámetro: Black Flex Sentry™
- Campana de captura redonda de 10.5 pulgadas (26.6 cm)

Peso total:
Aproximadamente 225 libras (102 kg) sin los filtros
Aproximadamente 317 libras (144 kg) con los filtros instalados

Materiales del gabinete:
Acero al carbono de calibre 16

Motor:
Potencia fraccionaria

Volumen de aire:
Hasta 728 cfm (20.6 m³/min, alto)

Sistema eléctrico:
115/1/60, 2.5 A
220/1/50, 1.5 A

Nivel de sonido:
65 dBA a 3 pies (0.9 m)

Garantía: Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228

Alto flujo

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto

Especificaciones del brazo:
- 10 pies (3 m) de largo
- Segmento rígido de alta resistencia: Aluminio de calidad aeronáutica
- Segmento flexible de 7 pulgadas (17.7 cm) de diámetro: Black Flex Sentry™
- Campana de captura redonda de 10 pulgadas (25.4 cm)

Peso:
Aproximadamente 240 libras (109 kg) sin los filtros
Aproximadamente 360 libras (163 kg) con los filtros instalados

Materiales del gabinete:
Acero al carbono de calibre 16

Motor:
1.5 hp

Volumen de aire:
Hasta 864 cfm (24.5 m³/min, alto)

Sistema eléctrico:
115/1/60, 5.7 A

Nivel de sonido:
70 dBA a 3 pies (0.9 m)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía: Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228

Video del producto

Estándar

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto

Especificaciones del brazo:
- (2) 10 pies (3 m) de largo
- Segmento rígido: Aluminio de calidad aeronáutica
- Segmento flexible de 6 pulgadas (15.2 cm) de diámetro: Black Flex Sentry™
- Campana de captura redonda de 10 pulgadas (25.4 cm)

Peso total:
Aproximadamente 300 libras (136 kg) sin los filtros
Aproximadamente 350 libras (159 kg) con los filtros instalados

Materiales del gabinete:
Acero al carbono de calibre 16

Motor:
Potencia fraccionaria

Volumen de aire:
Hasta 364 cfm (10.3 m³/min, alto) por brazo

Sistema eléctrico:
115/1/60, 2.5 A
220/1/50, 1.5 A

Nivel de sonido:
65 dBA a 3 pies (0.9 m)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía: Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228

Alto flujo

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto

Especificaciones del brazo:
- (2) 10 pies (3 m) de largo
- Segmento rígido: Aluminio de calidad aeronáutica
- Segmento flexible de 6 pulgadas (15.2 cm) de diámetro: Black Flex Sentry™
- Campana de captura redonda de 10 pulgadas (25.4 cm)

Peso total:
Aproximadamente 330 libras (150 kg) sin los filtros
Aproximadamente 380 libras (172 kg) con los filtros instalados

Materiales del gabinete:
Acero al carbono de calibre 16

Motor:
1.5 hp

Volumen de aire:
Hasta 432 cfm (12.2 m³/min, alto) por brazo

Sistema eléctrico:
115/1/60, 5.7 A

Nivel de sonido:
70 dBA a 3 pies (0.9 m)

Garantía: Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228

Video del producto

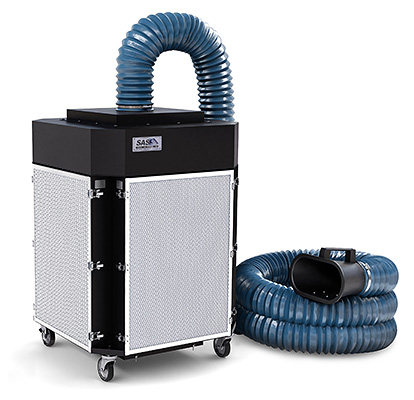

Estándar

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto

Especificaciones del brazo:
- 6 pulgadas (15.2 cm) de diámetro × 12 pies (3.7 m) de largo
- Manguera con campana de captura magnética y mango
- Manguera opcional de 25 pies (7.6 m) disponible

Peso total:
Aproximadamente 210 libras (95 kg) sin los filtros
Aproximadamente 280 libras (127 kg) con los filtros instalados

Materiales del gabinete:
Acero al carbono de calibre 16

Motor:
Potencia fraccionaria

Volumen de aire:
Hasta 516 cfm (14.6 m³/min, alto)

Sistema eléctrico:
115/1/60, 2.5 A
220/1/50, 1.5 A

Nivel de sonido:
65 dBA a 3 pies (0.9 m)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía: Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228

Alto flujo

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto

Especificaciones del brazo:
- 6 pulgadas (15.2 cm) de diámetro × 12 pies (3.7 m) de largo
- Manguera con campana de captura magnética y mango
- Opcional de 25 pies (7.6 m). Manguera disponible

Peso:
Aproximadamente 210 libras (95 kg) sin los filtros
Aproximadamente 280 libras (127 kg) con los filtros instalados

Materiales del gabinete:
Acero al carbono de calibre 16

Motor:
1.5 hp

Volumen de aire:
Hasta 638 cfm (18.1 m³/min, alto)

Sistema eléctrico:
115/1/60, 5.7 A

Nivel de sonido:
70 dBA a 3 pies (0.9 m)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía: Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228

Video del producto

Estándar

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto

Especificaciones del brazo:
- (2) 5 pulgadas (12.7 cm) de diámetro × 12 pies (3.7 m) de largo
- Manguera con campana de captura magnética y empuñadura
- Manguera opcional de 25 pies (7.6 m) disponible

Peso total:
Aproximadamente 190 libras (86 kg) sin los filtros
Aproximadamente 282 libras (128 kg) con los filtros instalados

Materiales del gabinete:
Acero al carbono de calibre 16

Motor:
1.5 hp

Volumen de aire:
Hasta 258 cfm (7.3 m³/min) por brazo

Sistema eléctrico:
115/1/60, 2.5 A
220/1/50, 1.5 A

Nivel de sonido:
65 dBA a 3 pies (0.9 m)

Garantía: Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228

Alto flujo

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto

Especificaciones del brazo:
- (2) 5 pulgadas (12.7 cm) de diámetro × 12 pies (3.7 m) de largo
- Manguera con campana de captura magnética y empuñadura
- Manguera opcional de 25 pies (7.6 m) disponible

Peso:
Aproximadamente 210 libras (95 kg) sin los filtros
Aproximadamente 280 libras (127 kg) con los filtros instalados

Materiales del gabinete:
Acero al carbono de calibre 16

Motor:
1.5 hp

Volumen de aire:
Hasta 319 cfm (9 m³/min) por brazo

Sistema eléctrico:
115/1/60, 5.7 A

Nivel de sonido:
70 dBA a 3 pies (0.9 m)

Garantía: Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228

Video del producto

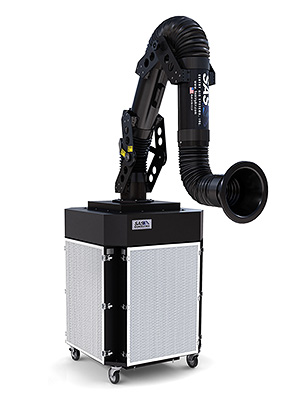

Serie 500

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto

Peso total:
Aproximadamente 234 libras (106 kg) sin los filtros

Materiales del gabinete:
Acero al carbono de calibre 16

Volumen de aire:
500: hasta 1,045 cfm (29.6 m³/min)
550: hasta 1,614 cfm (45.7 m³/min)

Sistema eléctrico:
Serie 500: 115/1/60, 2.5 A; 220/1/50, 1.5 A
Serie 550: 115/1/60, 5.7 A

Nivel de sonido:
Serie 500: 65 dBA a 3 pies (0.9 m) de la entrada de la campana
Serie 550: 70 dBA a 3 pies (0.9 m) de la entrada de la campana

Garantía: Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.
Garantía limitada de seis meses para el ventilador/motor.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228

Accesorios

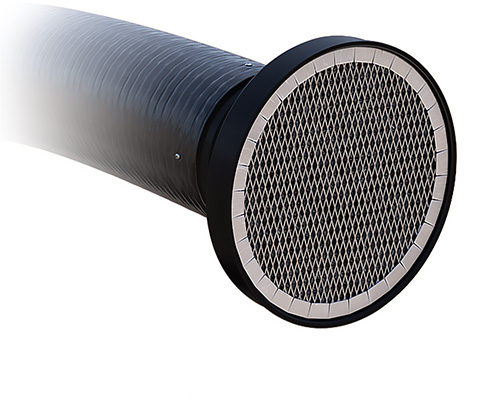

Reductor de chispa
Extractor de humos industrial

SS-006-SR
Reduce la entrada de chispas en la unidad.

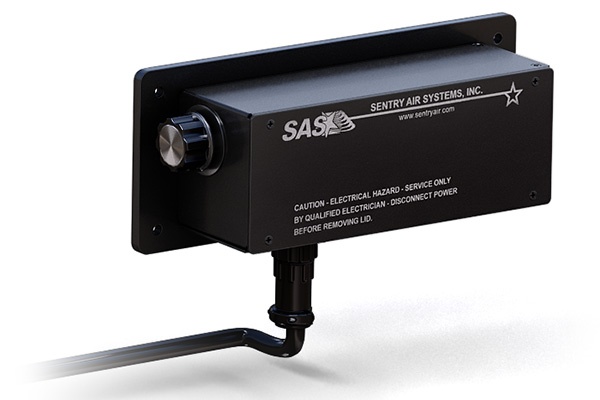

Caja de control remoto
Extractor de humos industrial

SS-400-RCB
Controla el funcionamiento de la unidad a distancia.

Configuraciones

Filtración con carbón activado
Filtración con carbón activado

SS-500-PYT-240CFC

Folleto

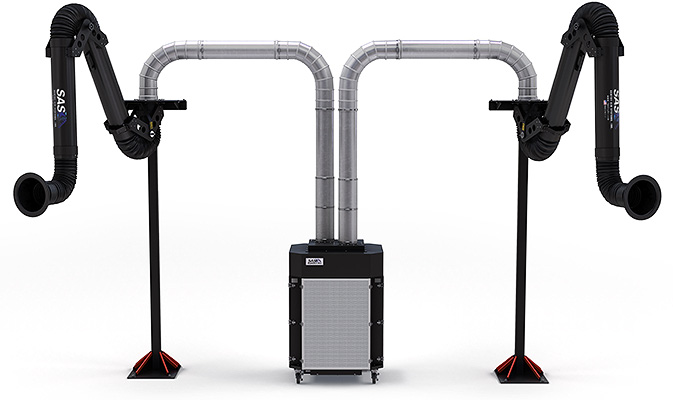

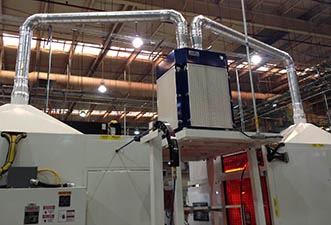

Conjunto de soporte doble modelo 550
Conjunto de soporte doble modelo 550

SS-550-STHD2-MP1

Folleto

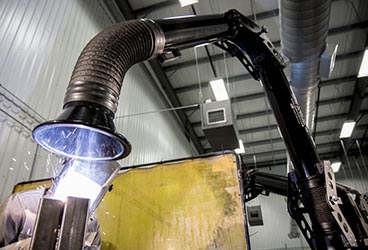

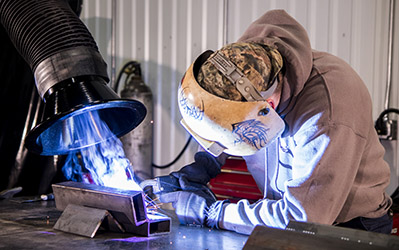

Aplicaciones

Limpieza de los filtros

Los filtros de partículas Micro-Pleat Serie 1 están diseñados para limpiarse fácilmente con aire presurizado. Esta forma de limpieza autónoma no precisa que se retiren los filtros. El operario simplemente pulveriza aire en los medios filtrantes para limpiarlos y renovarlos, mientras que el exceso de polvo y los residuos caen en el recogedor interno, lo que permite una eliminación de residuos sencilla y limpia. El manómetro Magnehelic incluido es una herramienta excelente para determinar la saturación de los filtros. Una vez que los niveles de presión comiencen a aumentar, el operario puede limpiar los filtros y la disminución de la presión se registrará en el manómetro.
