Extractor de humos para varios operarios

Los extractores de humos para varios operarios fabricados por Sentry Air Systems son extractores de humos portátiles o fijos que tienen más de una manguera de escape conectada al sistema con capacidad para extraer simultáneamente humos, polvo y partículas. Los brazos de captura en origen de estas unidades pueden colocarse y quitarse en función de las necesidades del usuario. Se ofrecen accesorios, como las tapas de los extremos, para bloquear los orificios de entrada en la base de la unidad si no se necesitan todos los brazos flexibles para el funcionamiento.

¿Qué es un extractor de humos para varios operarios?

Los extractores de humos para varios operarios son sistemas de filtración de aire diseñados para proporcionar extracción de humos portátil a dos o más operarios simultáneamente. Los múltiples brazos flexibles ignífugos y autoportantes proporcionan el mismo grado de succión en todas las entradas, lo que dirige los contaminantes hacia el control de ingeniería de escape.

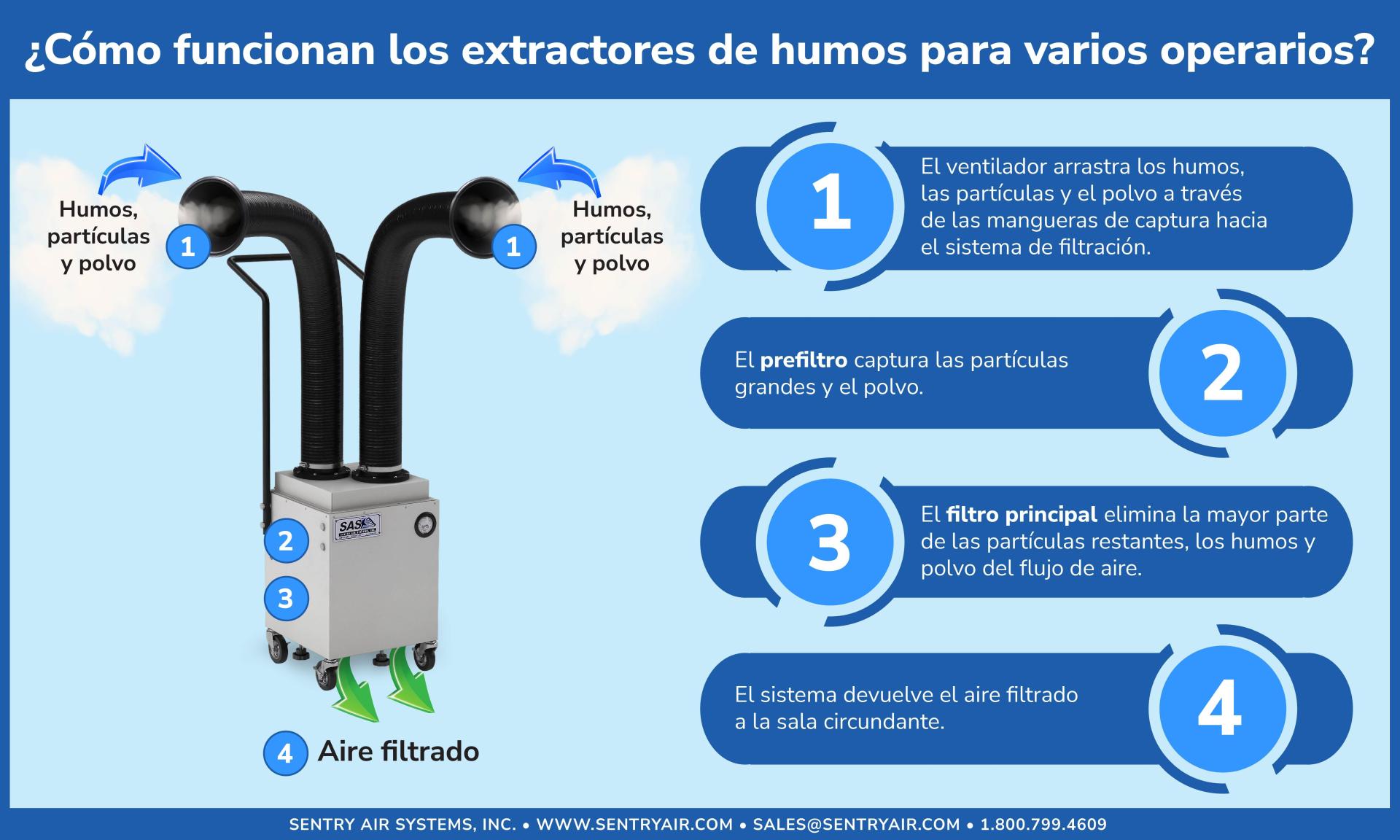

¿Cómo funciona un extractor de humos para varios operarios?

Extractor de humos para varios operarios

¿Su aplicación es adecuada para un extractor de humos para varios operarios?

Los extractores de humos para varios operarios de Sentry Air Systems están diseñados y fabricados para proporcionar múltiples salidas en aplicaciones que requieren filtración en estaciones de trabajo separadas. En algunos casos, alojar varios sistemas de filtración de aire puede resultar voluminoso, estéticamente desagradable o inviable en el espacio asignado. En estos casos, se recomienda instalar un extractor de humos para varios operarios como control de seguridad contra el polvo y las partículas.

Hay muchas aplicaciones que admiten el uso de un extractor de humos para varios operarios. Entre los usos habituales, se incluyen los siguientes:

  • Productos químicos
  • Soldadura eléctrica
  • Soldadura blanda
  • Vapores de solventes y resinas epóxicas
  • Rectificado (ligero)
  • Aerosoles dentales

Contamos con disponibilidad de filtros HEPA, ULPA y de carbón vegetal opcionales para aplicaciones de sistemas de ventilación industrial más exigentes. Sin embargo, en la mayoría de los casos, es aconsejable hablar con un experto en la materia para determinar si su aplicación requiere o no un extractor de humos para varios operarios.


Ventajas de los extractores de humos para varios operarios


  • Múltiples tamaños y características disponibles
  • Diseño sin ducto
  • Funcionamiento silencioso
  • Filtros desechables para facilitar su conservación
  • Fácil instalación
  • Eficiencia energética y de mantenimiento
  • Varias mangueras de escape (hasta 20)
.

Serie 200

Video del producto

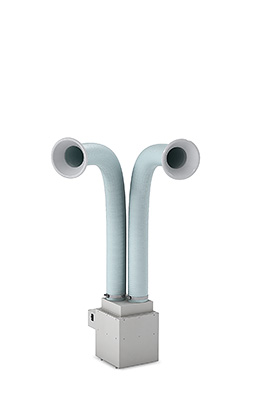

Productos químicos SS-200

Dimensiones del gabinete:
- 10.5 pulgadas (26.7 cm) de largo x 8 pulgadas (20.3 cm) de ancho x 10.5 pulgadas (26.7) de alto

Materiales del gabinete:
Acero al carbono de calibre 16

Dimensiones del brazo:
- (2) 3 pulgadas (7.6 cm) de diámetro × 52 pulgadas (132 cm) de largo

Motor:
Potencia fraccionaria

Peso:
Aprox. 12 libras (5.5 kg)

Volumen de aire:
Hasta 80 cfm (2.3 m³/min)

Sistema eléctrico:
115/1/60, 0.3 A
220/1/50, 0.2 A

Nivel de sonido:
56 dBA a 3 pies (0.9 m) de la entrada de la campana

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197

Material particulado SS-225

Dimensiones del gabinete:
- 10.5 pulgadas (26.7 cm) de largo x 8 pulgadas (20.3 cm) de ancho x 10.5 pulgadas (26.7) de alto

Materiales del gabinete:
Acero al carbono de calibre 16

Dimensiones del brazo:
- (2) 3 pulgadas (7.6 cm) de diámetro × 52 pulgadas (132 cm) de largo

Motor:
Potencia fraccionaria

Peso:
Aprox. 12 libras (5.5 kg)

Volumen de aire:
Hasta 91 cfm (2.6 m³/min)

Sistema eléctrico:
115/1/60, 0.46 A

Nivel de sonido:
64 dBA a 3 pies (0.9 m) de la entrada de la campana

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197

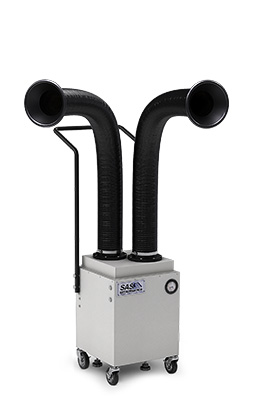

Video del producto

Dimensiones del gabinete:
- 15.5 pulgadas (39.3 cm) de largo × 13 pulgadas (33 cm) de ancho × 16.5 pulgadas (41.9 cm) de alto

Materiales del gabinete:
Acero al carbono de calibre 16

Dimensiones del brazo:
- (2) Manguera flexible ignífuga de 4 pulgadas (10.2 cm) de diámetro × 48 pulgadas (121.9 cm) de largo

Motor:
Potencia fraccionaria

Peso total:
De 40 a 55 libras (18-25 kg)

Velocidades de entrada aproximadas:
Prefiltro y filtro HEPA del 99.97 %: 100 fpm (0.51 m/s)
Prefiltro y filtro de carbón de alta resistencia: 60 fpm (0.3 m/s)

Sistema eléctrico:
115/1/60, 2 A
220/1/50, 0.75 A

Nivel de sonido:
De 61 a 66 dBA (velocidad del soplador: de baja a alta)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745

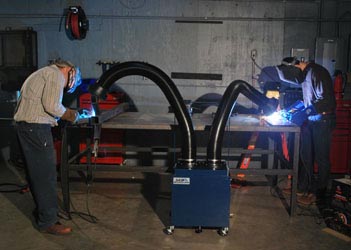

Video del producto

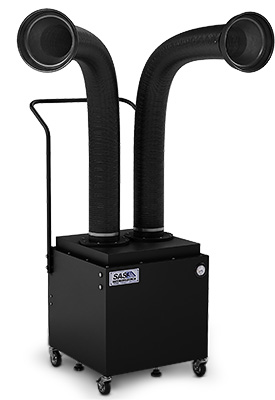

Productos químicos SS-400

Dimensiones del gabinete:
- 22.5 pulgadas (57.2 cm) de largo × 20 pulgadas (50.8 cm) de ancho × 21.5 pulgadas (54.6 cm) de alto

Dimensiones del brazo:
- (2) Manguera flexible ignífuga de 5 pulgadas (12.7 cm) de diámetro × 48 pulgadas (121.9 cm) de largo

Peso total:
- De 60 a 110 libras (27-50 kg)

Materiales del gabinete:
- Acero al carbono de calibre 16

Volumen de aire:
Control de velocidad variable estándar
700 cfm (19.8 m³/min, alta), hasta 50 cfm (1.4 m³/min, baja)

Sistema eléctrico:
115/1/60, 2.5 A
220/1/50 o 60, 1.5 A

Nivel de sonido:
Aprox. 60 dBA a 3 pies (0.9 m)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745

Material particulado SS-450

Dimensiones del gabinete:
- 22.5 pulgadas (57.2 cm) de largo x 20 pulgadas (50.8 cm) de ancho x 20 pulgadas (50.8 cm) de alto

Dimensiones del brazo:
- (2) Manguera flexible ignífuga de 5 pulgadas (12.7 cm) de diámetro × 48 pulgadas (121.9 cm) de largo

Peso total:
- De 62 a 112 libras (28-51 kg)

Materiales del gabinete:
- Acero al carbono de calibre 16

Volumen de aire:
Control de velocidad variable estándar
877 cfm (24.8 m³/min, alta), hasta 0 cfm (0 m³/min, baja)

Sistema eléctrico:
115/1/60, 5.2 A

Nivel de sonido:
71 dBA a 3 pies (0.9 m)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745

Video del producto

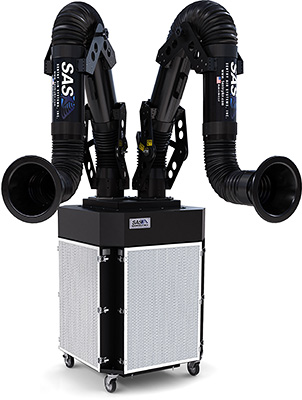

Estándar

Dimensiones del gabinete:
- 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto

Materiales del gabinete:
- Acero al carbono de calibre 16

Especificaciones del brazo:
- (2) 7 pulgadas (17.7 cm) de diámetro, 7 pies (2.1 m) de largo
- Segmento rígido: Aluminio de calidad aeronáutica
- Segmento flexible de 6 pulgadas (15.2 cm) de diámetro: Black Flex Sentry™
- Campana de captura redonda de 10 pulgadas (25.4 cm)

Peso total:
Aproximadamente 265 libras (120 kg) sin los filtros
Aproximadamente 345 libras (156 kg) con los filtros instalados

Motor:
Potencia fraccionaria

Volumen de aire:
Serie 500: Hasta 389 cfm (11 m³/min, filtros MP1)
Serie 550: Hasta 478 cfm (13.5 m³/min, filtros MP1)

Sistema eléctrico:
Serie 500: 115/1/60, 2.5 A; 220/1/50, 1.5 A
Serie 550: 115/1/60, 5.7 A

Nivel de sonido:
Serie 500: 65 dBA a 3 pies (0.9 m) de la entrada de la campana
Serie 550: 70 dBA a 3 pies (0.9 m) de la entrada de la campana

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228

Video del producto

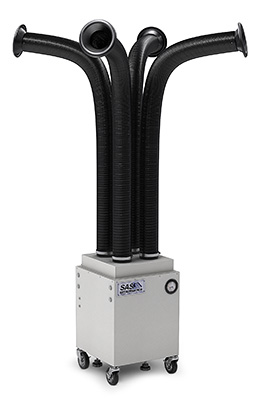

Dimensiones del gabinete:
- 15.5 pulgadas (39.3 cm) de largo × 13 pulgadas (33 cm) de ancho × 16.5 pulgadas (41.9 cm) de alto

Dimensiones del brazo:
- (4) Manguera flexible ignífuga de 3 pulgadas (7.6 cm) de diámetro × 48 pulgadas (121.9 cm) de largo

Materiales del gabinete
Plástico ABS y aluminio

Motor:
Potencia fraccionaria

Peso total:
De 50 a 60 libras (23-27 kg)

Volumen de aire:
Control de velocidad variable estándar
85 cfm (2.4 m³/min, alta), hasta 50 cfm (1.4 m³/min, baja) por brazo

Sistema eléctrico:
115/1/60, 2 A
220/1/50, 0.75 A

Nivel de sonido:
De 61 a 66 dBA (velocidad del soplador: de baja a alta)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745

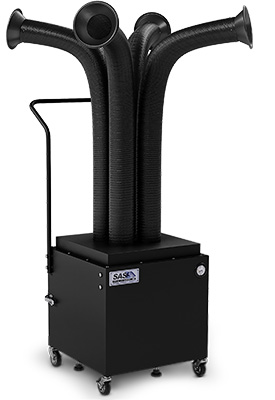

Video del producto

Productos químicos SS-400

Dimensiones del gabinete:
- 22.5 pulgadas (57.2 cm) de largo × 20 pulgadas (50.8 cm) de ancho × 21.5 pulgadas (54.6 cm) de alto

Materiales del gabinete:
- Acero al carbono de calibre 16

Especificaciones del brazo:
- (4) Manguera flexible ignífuga de 4 pulgadas (10.2 cm) de diámetro × 48 pulgadas (121.9 cm) de largo

Peso total:
- De 60 a 110 libras (27-50 kg)

Volumen de aire:
Control de velocidad variable estándar
700 cfm (19.8 m³/min, alta), hasta 50 cfm (1.4 m³/min, baja)

Nivel de sonido:
Aprox. 60 dBA a 3 pies (0.9 m)

Sistema eléctrico:
115/1/60, 2.5 A
220/1/50 o 60, 1.5 A

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745

Material particulado SS-450

Dimensiones del gabinete:
- 22.5 pulgadas (57.2 cm) de largo x 20 pulgadas (50.8 cm) de ancho x 20 pulgadas (50.8 cm) de alto

Materiales del gabinete:
- Acero al carbono de calibre 16

Especificaciones del brazo:
- (4) Manguera flexible ignífuga de 4 pulgadas (10.2 cm) de diámetro × 48 pulgadas (121.9 cm) de largo

Peso total:
- De 62 a 112 libras (28-51 kg)

Volumen de aire:
Control de velocidad variable estándar
877 cfm (24.8 m³/min, alta), hasta 0 cfm (0 m³/min, baja)

Sistema eléctrico:
115/1/60, 5.2 A

Nivel de sonido:
71 dBA a 3 pies (0.9 m)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745

Comparación rápida

Extractor de humos para varios operarios
Doble 200
Extractor de humos para varios operarios
Doble 300
Extractor de humos para varios operarios
Doble 400
Extractor de humos para varios operarios
Doble 500
Extractor de humos para varios operarios
Cuádruple 300
Extractor de humos para varios operarios
Cuádruple 400
Dimensiones del gabinete: 10.5 pulgadas (26.7 cm) de largo × 8 pulgadas (20.3 cm) de ancho × 10.5 pulgadas (26.7 cm) de alto 15.5 pulgadas (39.4 cm) de largo × 13 pulgadas (33 cm) de ancho × 16.5 pulgadas (41.9 cm) de alto 22.5 pulgadas (57.2 cm) de largo × 20 pulgadas (50.8 cm) de ancho × 19.5 pulgadas (49.5 cm) de alto 30 pulgadas (76.2 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 42.5 pulgadas (107.9 cm) de alto 15.5 pulgadas (39.4 cm) de largo × 13 pulgadas (33 cm) de ancho × 16.5 pulgadas (41.9 cm) de alto 22.5 pulgadas (57.2 cm) de largo × 20 pulgadas (50.8 cm) de ancho × 19.5 pulgadas (49.5 cm) de alto
cfm (m³/min):
(por brazo)
Hasta 50 cfm (1.4 m³/min) Hasta 175 cfm (5 m³/min) Hasta 350 cfm (9.9 m³/min) Serie 500: hasta 389 cfm (11 m³/min)
Serie 550: Hasta 478 cfm (13.5 m³/min)
Hasta 85 cfm (2.4 m³/min) Hasta 175 cfm (5 m³/min)
Tamaño del filtro: Pequeño Medio Grande Extragrande | Limpiable Medio Grande
Peso: Aprox. 12 libras (5.5 kg) Aprox. de 40 a 55 libras (18-25 kg) De 50 a 100 libras (23-45 kg) Aprox. 265 libras (120 kg) sin los filtros
Aprox. 362 libras (164 kg) con los filtros
De 50 a 60 libras (23-27 kg) De 50 a 100 libras (23-45 kg)
Sistema eléctrico 115/1/60, 0.3 A
220/1/50, 0.2 A
115/1/60, 2 A
220/1/50, 0.75 A
Serie 400:
115/1/60, 2.5 A
220/1/50 o 60, 1.5 A
Serie 450:
115/1/60, 5.2 A
Serie 500: 115/1/60, 2.5 A 220/1/50, 1.5 A
Serie 550: 115/1/60, 5.7 A
115/1/60, 2 A
220/1/50, 0.75 A
Serie 400:
115/1/60, 2.5 A
220/1/50 o 60, 1.5 A
Serie 450:
115/1/60, 5.2 A
Nivel de sonido 56 dBA a 3 pies (0.9 m) de la entrada de la campana De 61 a 66 dBA (velocidad del soplador: de baja a alta) 60 dBA a 3 pies (0.9 m) Serie 500: 65 dBA a 3 pies (0.9 m) de la entrada de la campana
Serie 550: 70 dBA a 3 pies (0.9 m) de la entrada de la campana
De 61 a 66 dBA (velocidad del soplador: de baja a alta) Aprox. 60 dBA a 3 pies (0.9 m)

Accesorios

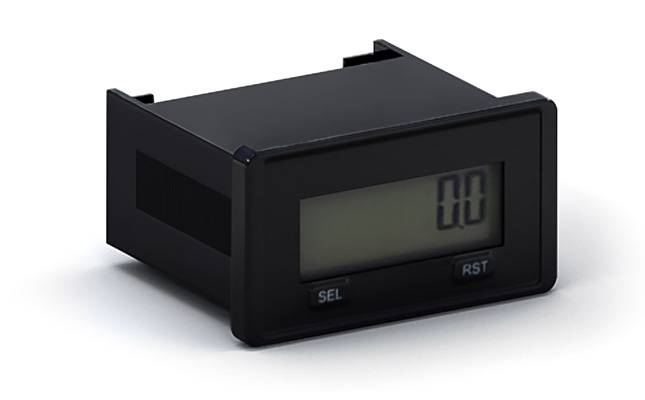

Contador de horas
Extractor de humos para varios operarios

SS-000-HC
Muestra el tiempo en horas que la unidad
ha estado en funcionamiento.

Tapas de los extremos
Extractor de humos para varios operarios

SS-005-CAP
Bloquean las entradas que no se utilizan.

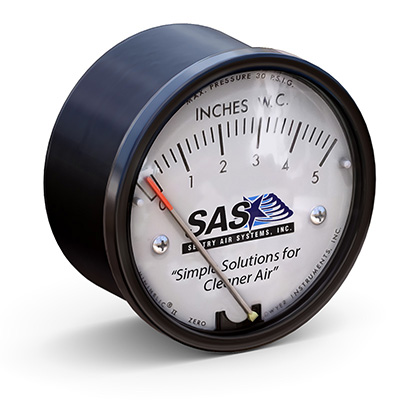

Manómetro Magnehelic
Extractor de humos para varios operarios

SS-300-MAG
Monitorea la saturación de los filtros

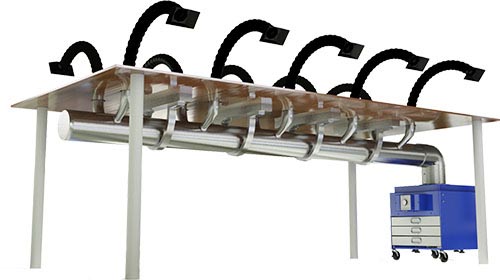

Configuraciones
