Fabricado en EE. UU.
Colector de niebla de captura en origen
Los colectores de niebla de captura en origen ofrecen una solución compacta y potente para filtrar la niebla de aceite, agua o refrigerante producida en procesos industriales. Esta línea de unidades se monta en la maquinaria para captar el aceite desde el origen. Comúnmente, estas unidades se utilizan para la eliminación de niebla de máquinas CNC, pero también pueden utilizarse para la filtración de aire en otras máquinas que producen niebla de aceite, agua o refrigerante. Estas unidades únicas y sencillas facilitan la instalación, ya que no requieren ductos ni salidas de aire al exterior. Los colectores de niebla de captura en origen se caracterizan por su funcionamiento silencioso, su eficiencia energética y su mantenimiento mínimo.
Los colectores de niebla de captura en origen filtran el aire a través de un sistema de tres filtros: prefiltro de niebla limpiable, prefiltro de carbón y filtro principal con opciones personalizables. El exclusivo prefiltro de niebla lavable captura la niebla y drena el aceite de vuelta al sistema para su reutilización, dependiendo de la aplicación. El prefiltro de carbón actúa como una capa MERV 7 que protege el filtro HEPA. El filtro principal está disponible como filtro ASHRAE, HEPA o ULPA.
Serie 200
Modelo n.º SS-XXX-XXX
Configuraciones de las unidades Comparación rápida
Configuración adicional
Características y ventajas
- Prefiltro de niebla lavable
- Sistema confiable y de bajo mantenimiento
- Funcionamiento silencioso
- Bajo consumo de energía
- Tamaño pequeño
- Larga vida del filtro
- Portátil y liviano (solo los modelos 200 y 300)
- Cambio de filtro sencillo, rápido y “sin herramientas”
- Medio filtrante principal fabricado con materiales ignífugos en su totalidad
Filtros disponibles
-
Filtro HEPAHasta un 99.97 % de eficiencia en partículas de hasta 0.3 micrones como mínimo
-
Filtro ASHRAEHasta un 95 % de eficiencia en partículas de hasta 0.5 micrones como mínimo
-
Filtro ULPAHasta un 99.9995 % de eficiencia en partículas de hasta 0.12 micrones como mínimo

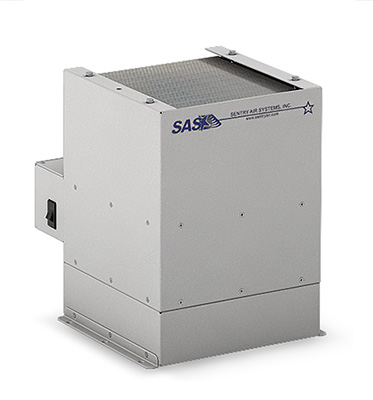

Serie 200
Productos químicos SS-200
Dimensiones del gabinete:
- 10.5 pulgadas (26.7 cm) de largo x 9 pulgadas (22.9 cm) de ancho x 11 pulgadas (27.9 cm) de alto
Materiales del gabinete:
- Acero al carbono de calibre 16
Volumen de aire:
Hasta 80 cfm (2.3 m³/min)
Motor:
Potencia fraccionaria
Peso:
Aprox. 15 libras (7 kg)
Tamaño de la entrada:
8 pulgadas (20.3 cm) x 8 pulgadas (20.3 cm)
Sistema eléctrico:
115/1/60, 0.3 A
220/1/50, 0.2 A
Nivel de sonido:
55 dBA a 3 pies (0.9 m) de la entrada de la campana
Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)
Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
Material particulado SS-225
Dimensiones del gabinete:
- 10.5 pulgadas (26.7 cm) de largo x 9 pulgadas (22.9 cm) de ancho x 11 pulgadas (27.9 cm) de alto
Materiales del gabinete:
- Acero al carbono de calibre 16
Volumen de aire:
Hasta 91 cfm (2.6 m³/min)
Motor:
Potencia fraccionaria
Peso:
Aprox. 15 libras (7 kg)
Tamaño de la entrada:
8 pulgadas (20.3 cm) x 8 pulgadas (20.3 cm)
Sistema eléctrico:
115/1/60, 0.46 A
Nivel de sonido:
64 dBA a 3 pies (0.9 m) de la entrada de la campana
Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)
Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
Video del producto
Dimensiones del gabinete:
- 15.5 pulgadas (39.37 cm) de largo x 13 pulgadas (33.02 cm) de ancho x 21.25 pulgadas (53.97) de alto
Materiales del gabinete:
- Acero al carbono de calibre 16
Volumen de aire:
Hasta 300 cfm (8.4 m³/min)
Motor:
Potencia fraccionaria
Peso:
Aprox. 60 libras (27 kg)
Eficiencias de filtrado disponibles:
Filtro HEPA: hasta un 99.97 % de eficiencia para partículas con un tamaño de hasta 0.3 micrones.
Filtro ASHRAE: hasta un 95 % de eficiencia para partículas con un tamaño de hasta 0.5 micrones.
Filtro ULPA: hasta un 99.9995 % de eficiencia para partículas con un tamaño de hasta 0.12 micrones.
Filtros de carbón activado y filtros combinados especiales: la eficiencia varía según el producto químico.
Tamaño de la entrada:
8 pulgadas (20.3 cm) x 8 pulgadas (20.3 cm)
Sistema eléctrico:
115/1/60, 2 A
220/1/50, 0.75 A
Nivel de sonido:
De 61 a 66 dBA (velocidad del soplador: de baja a alta)
Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)
Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.
Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
Video del producto

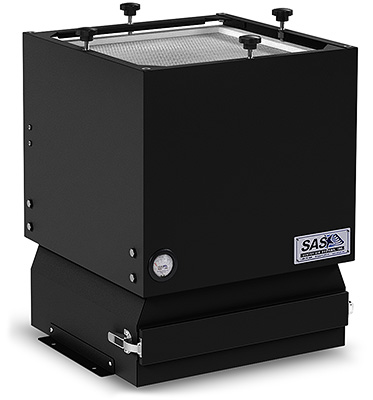

Productos químicos SS-400
Dimensiones del gabinete:
- 22.5 pulgadas (57.2 cm) de largo x 20 pulgadas (50.8 cm) de ancho x 25.25 pulgadas (64.1 cm) de alto
Materiales del gabinete:
- Acero al carbono de calibre 16
Peso:
Aprox. 110 libras (50 kg)
Tamaño de la entrada:
4 pulgadas (10.2 cm), 5 pulgadas (12.7 cm), 6 pulgadas (15.2 cm), 10 pulgadas (25.4 cm)
Volumen de aire:
Control de velocidad variable estándar
700 cfm (19.8 m³/min, alta), hasta 50 cfm (1.4 m³/min, baja)
Sistema eléctrico:
115/1/60, 2.5 A
220/1/60, 1.5 A
Nivel de sonido:
60 dBA a 3 pies (0.9 m)
Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)
Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745
Material particulado SS-450
Dimensiones del gabinete:
- 22.5 pulgadas (57.15 cm) de largo x 20 pulgadas (50.8 cm) de ancho x 27.5 pulgadas (69.85 cm) de alto
Materiales del gabinete:
- Acero al carbono de calibre 16
Peso:
Aprox. 110 libras (50 kg)
Tamaño de la entrada:
4 pulgadas (10.2 cm), 5 pulgadas (12.7 cm), 6 pulgadas (15.2 cm), 10 pulgadas (25.4 cm)
Volumen de aire:
Control de velocidad variable estándar
877 cfm (24.8 m³/min, alta), hasta 0 cfm (0 m³/min, baja)
Sistema eléctrico:
115/1/60, 5.2 A
Nivel de sonido:
71 dBA a 3 pies (0.9 m)
Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)
Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745
Comparación rápida
|
Serie 200
|
Serie 300
|
Serie 400
|
|
|---|---|---|---|
| Dimensiones del gabinete: | 10.5 pulgadas (26.7 cm) de largo x 9 pulgadas (22.9 cm) de ancho x 11 pulgadas (27.9 cm) de alto | 15.5 pulgadas (39.4 cm) de largo x 13 pulgadas (33 cm) de ancho x 21.25 pulgadas (54 cm) de alto | 22.5 pulgadas (57.2 cm) de largo x 20 pulgadas (50.8 cm) de ancho x 25.25 pulgadas (64.1 cm) de alto |
| Peso: | Aprox. 15 libras (7 kg) | Aprox. 60 libras (27 kg) | Aprox. 100 libras (45 kg) |
| Sistema eléctrico |
115/1/60, 0.3 A 220/1/50, 0.2 A |
115/1/60, 2 A 220/1/50, 0.75 A |
115/1/60, 2.5 A 220/1/50, 1.5 A |
| Nivel de sonido | 55 dBA a 3 pies (0.9 m) de la entrada de la campana | De 61 a 66 dBA (velocidad del soplador: de baja a alta) | Aprox. 60 dBA a 3 pies (0.9 m) |
Accesorios
SS-300-QCPF
Permite acceder fácilmente a los prefiltros.
SS-300-RCB
Controla el funcionamiento de la unidad a distancia.
SS-300-MAG
Monitorea la saturación de los filtros
SS-000-HC
Muestra el tiempo en horas que la unidad
ha estado en funcionamiento.
¿Cómo funciona un colector de niebla de captura en origen?
- Paso 1 - Prefiltro - La niebla ingresa al prefiltro de niebla. Dependiendo de la aplicación, el aceite, refrigerante o agua capturados se vierten de nuevo en la maquinaria para reutilizarlos.
- Paso 2 - Prefiltro de carbono - El aire se filtra a través de un prefiltro de carbono en el que se capturan las partículas grandes.
- Paso 3 - Filtro principal- El aire se purifica pasando por un filtro final. En esta etapa final se capturarán las partículas finas. Las opciones de filtro incluyen las siguientes:
- Filtro ASHRAE (hasta un 95 % de eficiencia en partículas de hasta 0.5 micrones como mínimo)
- Filtro HEPA (hasta un 99.97 % de eficiencia en partículas de hasta 0.3 micrones como mínimo)
- Filtro ULPA (hasta un 99.9995 % de eficiencia en partículas de hasta 0.12 micrones como mínimo)
- Paso 4 - Aire filtrado - El aire filtrado se descarga de nuevo en la zona de trabajo

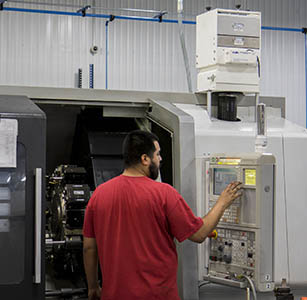

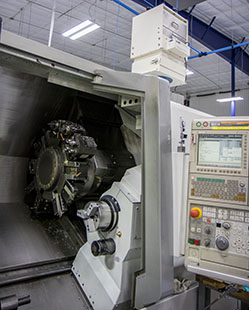

Los colectores de niebla filtran el aire de los talleres de mecanizado para eliminar la nociva niebla de aceite proveniente de las máquinas CNC y de los procesos de fresado y rectificado. Estos sistemas se utilizan habitualmente en los talleres de máquinas CNC para eliminar la niebla de aceite. Sin embargo, también pueden utilizarse para captar y filtrar sistemas con niebla de refrigerante, niebla de agua u otra niebla de aceite.
