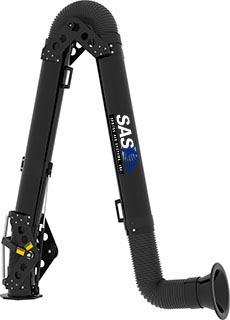

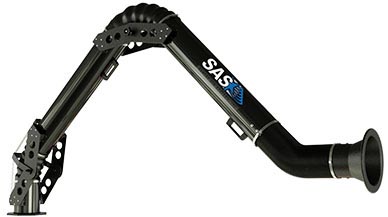

Brazo de extracción de humos de alta resistencia

El brazo de extracción de humos de alta resistencia es un accesorio de extracción de humos muy útil que puede transformar fácilmente su equipo en una configuración de captura en la fuente, actuar como ducto entre dos objetos o funcionar como una manguera de escape de alta resistencia. Como una actualización de nuestra manguera de escape Flex Sentry™, el brazo de alta resistencia es totalmente independiente y su diseño cuenta con un segmento rígido con bisagras que es compatible con aplicaciones industriales, rigurosas y de trabajo pesado. Este segmento del brazo proporciona soporte mecánico y la capacidad de sostenerse sin asistencia en cualquier ángulo vertical hasta uno de 90 grados.

El segmento de manguera flexible se puede usar para conectar puertos existentes de una máquina a los extractores de humos o colectores de niebla durante aplicaciones como el mecanizado CNC y el grabado láser. Al igual que la manguera de escape ignífuga Flex Sentry™, el brazo de alta resistencia se puede utilizar en actividades que involucran temperaturas altas, como la soldadura eléctrica y blanda, así como para el control de vapores químicos, la extracción de polvos ligeros y otra variedad de procedimientos que se realizan en los laboratorios y en los sectores médico, de fabricación y construcción.

7 pies (2.1 m)

Peso:
Aprox. 40 libras (18 kg)

Brazo extendido:
7 pies (2.1 m), desde el centro del ducto

Materiales:
Segmento rígido: Aluminio de calidad aeronáutica, diámetro de 7 pulgadas (17.8 cm)
Segmento flexible: Black Flex Sentry™, manguera, ignífugo
con campana de aluminio de calidad aeronáutica, redonda de 10 pulgadas (25.4 cm)
Articulación giratoria: polipropileno

Acceso radial:
360 grados [en el chasis sin el mango acoplado]

Volumen de aire:
1300 cfm (36.8 m³/min) máximo en el modelo 500

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.
La garantía no cubre: piezas de repuesto, que incluyen el ducto Black Flex en el extremo de la manguera y el dispositivo de soporte interno.

Patente:
n.º 5,843,197

Brazo de extracción de humos de alta resistencia
Brazo de extracción de humos de alta resistencia

Peso:
Aprox. 60 libras (27 kg)

Brazo extendido:
10 pies (3 m), desde el centro del ducto

Materiales:
Segmento rígido: Aluminio de calidad aeronáutica, diámetro de 7 pulgadas (17.8 cm)
Segmento flexible: Black Flex Sentry™, manguera, ignífugo
con campana de aluminio de calidad aeronáutica, de 13 pulgadas (33 cm) de diámetro
Articulación giratoria: polipropileno

Acceso radial:
360 grados [en el chasis sin el mango acoplado]

Volumen de aire:
1300 cfm (36.8 m³/min) máximo en el modelo 500

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.
La garantía no cubre: piezas de repuesto, que incluyen el ducto Black Flex en el extremo de la manguera y el dispositivo de soporte interno.

Patente:
n.º 5,843,197

Brazo de extracción de humos de alta resistencia

Peso:
Aprox. 60 libras (27 kg)

Brazo extendido:
12 pies (3.7 m), desde el centro del ducto

Materiales:
Segmento rígido: Aluminio de calidad aeronáutica, diámetro de 7 pulgadas (17.8 cm)
Segmento flexible: Black Flex Sentry™, manguera, ignífugo
con campana de aluminio de calidad aeronáutica, de 13 pulgadas (33 cm) de diámetro
Articulación giratoria: polipropileno

Acceso radial:
360 grados [en el chasis sin el mango acoplado]

Volumen de aire:
1300 cfm (36.8 m³/min) máximo en el modelo 500

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.
La garantía no cubre: piezas de repuesto, que incluyen el ducto Black Flex en el extremo de la manguera y el dispositivo de soporte interno.

Patente:
n.º 5,843,197

Brazo de extracción de humos de alta resistencia

Peso:
Aprox. 40 libras (18 kg)

Brazo extendido:
7 pies (2.1 m), desde el centro del ducto

Materiales:
Segmento rígido: Aluminio de calidad aeronáutica, diámetro de 7 pulgadas (17.8 cm)
Segmento flexible: Black Flex Sentry™, manguera, ignífugo
con campana de aluminio de calidad aeronáutica, redonda de 10 pulgadas (25.4 cm)
Articulación giratoria: polipropileno

Acceso radial:
360 grados [en el chasis sin el mango acoplado]

Volumen de aire:
1300 cfm (36.8 m³/min) máximo en el modelo 500

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.
La garantía no cubre: piezas de repuesto, que incluyen el ducto Black Flex en el extremo de la manguera y el dispositivo de soporte interno.

Patente:
n.º 5,843,197

Brazo de extracción de humos de alta resistencia

Peso:
Aprox. 60 libras (27 kg)

Brazo extendido:
10 pies (3 m), desde el centro del ducto

Materiales:
Segmento rígido: Aluminio de calidad aeronáutica, diámetro de 7 pulgadas (17.8 cm)
Segmento flexible: Black Flex Sentry™, manguera, ignífugo
con campana de aluminio de calidad aeronáutica, de 13 pulgadas (33 cm) de diámetro
Articulación giratoria: polipropileno

Acceso radial:
360 grados [en el chasis sin el mango acoplado]

Volumen de aire:
1300 cfm (36.8 m³/min) máximo en el modelo 500

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.
La garantía no cubre: piezas de repuesto, que incluyen el ducto Black Flex en el extremo de la manguera y el dispositivo de soporte interno.

Patente:
n.º 5,843,197

Brazo de extracción de humos de alta resistencia

Peso:
Aprox. 60 libras (27 kg)

Brazo extendido:
12 pies (3.7 m), desde el centro del ducto

Materiales:
Segmento rígido: Aluminio de calidad aeronáutica, diámetro de 7 pulgadas (17.8 cm)
Segmento flexible: Black Flex Sentry™, manguera, ignífugo
con campana de aluminio de calidad aeronáutica, de 13 pulgadas (33 cm) de diámetro
Articulación giratoria: polipropileno

Acceso radial:
360 grados [en el chasis sin el mango acoplado]

Volumen de aire:
1300 cfm (36.8 m³/min) máximo en el modelo 500

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.
La garantía no cubre: piezas de repuesto, que incluyen el ducto Black Flex en el extremo de la manguera y el dispositivo de soporte interno.

Patente:
n.º 5,843,197

Brazo de extracción de humos de alta resistencia

Comparación rápida

Brazo de extracción de humos de alta resistencia

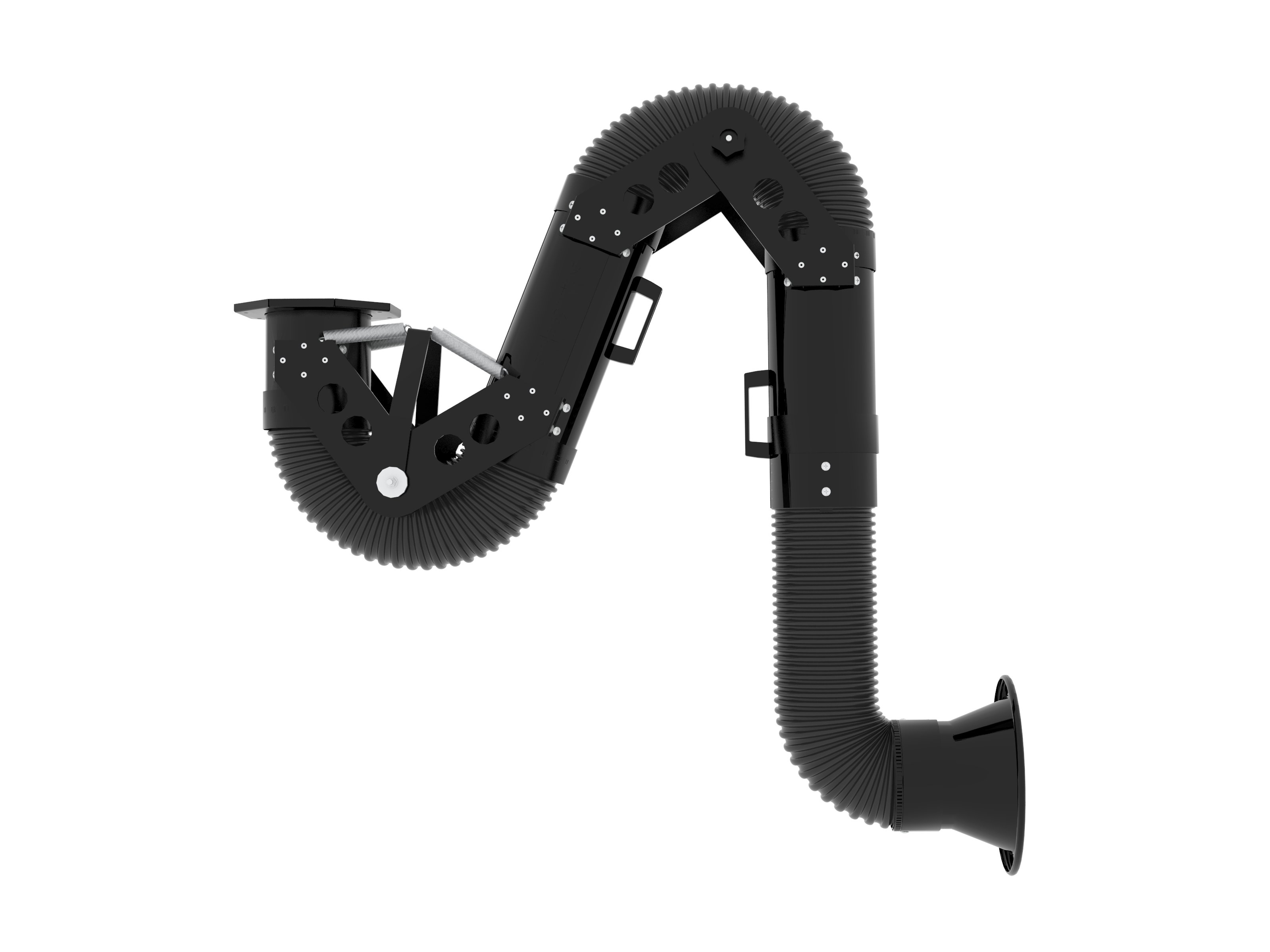

Brazo de 7 pies (2.1 m)
Brazo de extracción de humos de alta resistencia

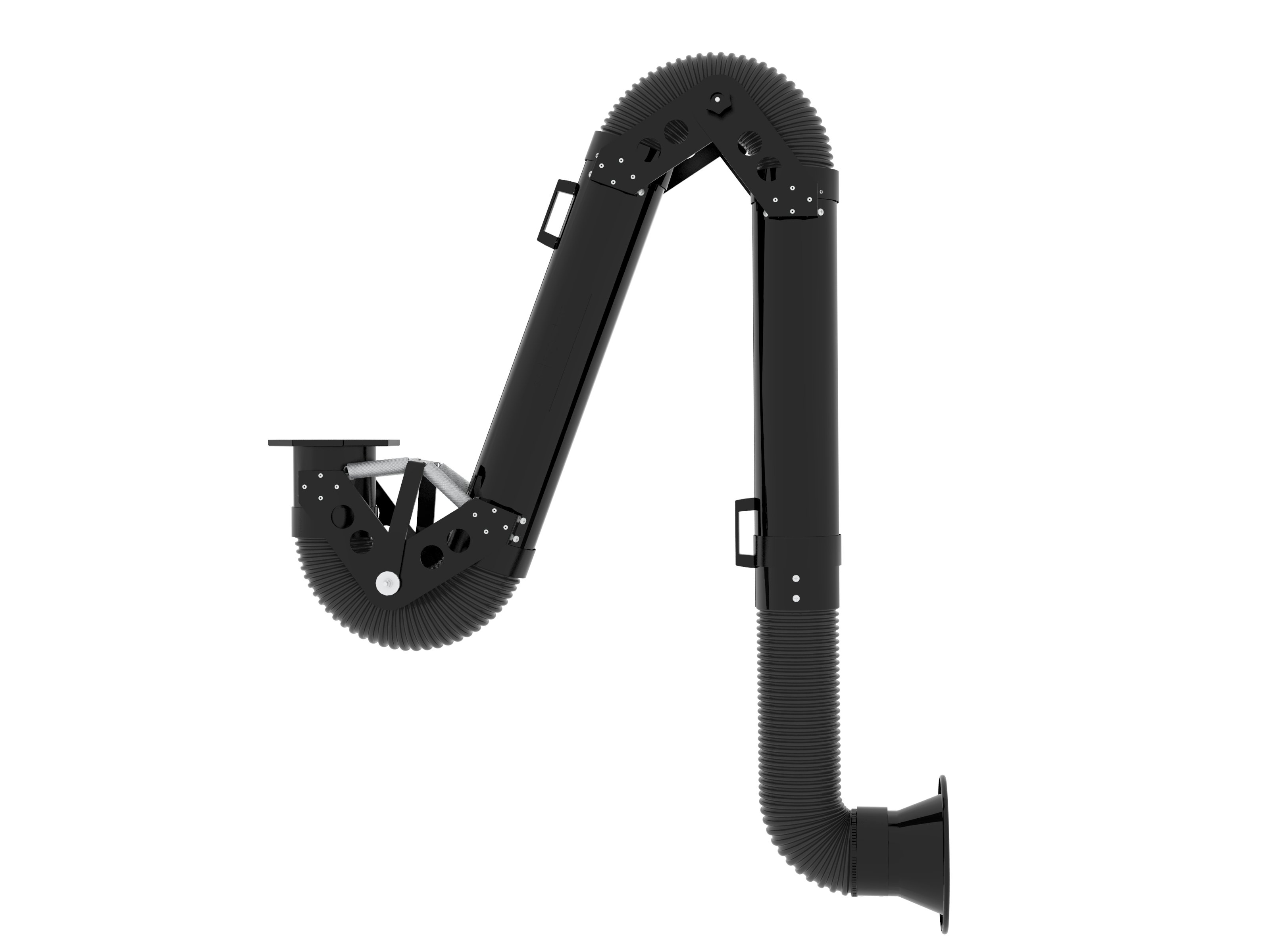

Brazo de 10 pies (3 m)
Brazo de extracción de humos de alta resistencia

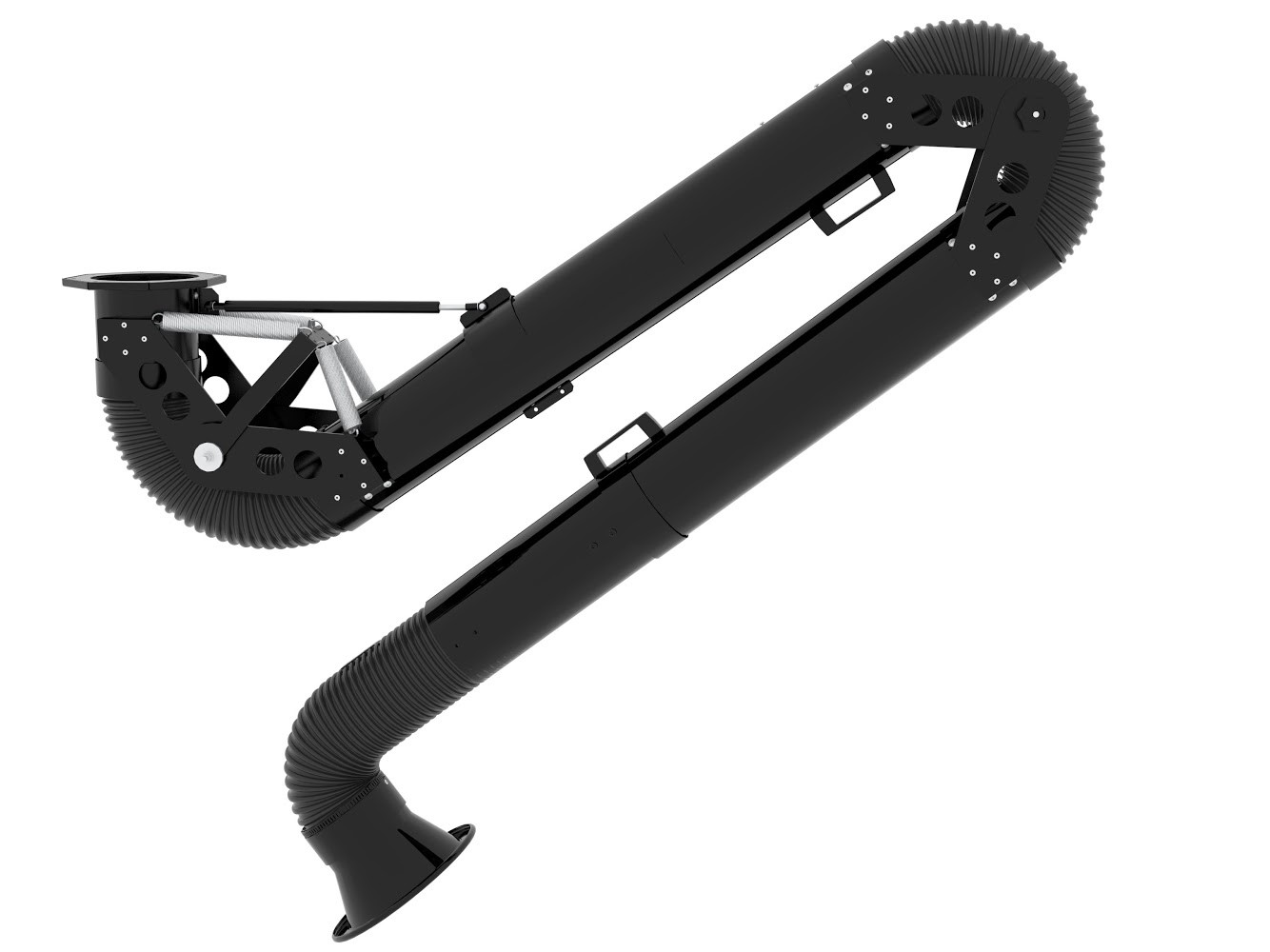

Brazo de 12 pies (3.7 m)
Brazo de extracción de humos de alta resistencia
De 7 pies (2.1 m) montada
Brazo de extracción de humos de alta resistencia
De 10 pies (3 m) montada
Brazo de extracción de humos de alta resistencia
De 12 pies (3.7 m) montada
Peso: Aprox. 40 libras (18 kg) Aprox. 60 libras (27 kg) Aprox. 60 libras (27 kg) Aprox. 40 libras (18 kg) Aprox. 60 libras (27 kg) Aprox. 60 libras (27 kg)
Brazo extendido: 7 pies (2.1 m), desde el centro del ducto 10 pies (3 m), desde el centro del ducto 12 pies (3.7 m), desde el centro del ducto 7 pies (2.1 m), desde el centro del ducto 10 pies (3 m), desde el centro del ducto 12 pies (3.7 m), desde el centro del ducto
Acceso radial: 360 grados [en el chasis sin el mango acoplado] 360 grados [en el chasis sin el mango acoplado] 360 grados [en el chasis sin el mango acoplado] 360 grados [en el chasis sin el mango acoplado] 360 grados [en el chasis sin el mango acoplado] 360 grados [en el chasis sin el mango acoplado]
Volumen de aire: 1300 cfm (36.8 m³/min) máximo en el modelo 500 1300 cfm (36.8 m³/min) máximo en el modelo 500 1300 cfm (36.8 m³/min) máximo en el modelo 500 1300 cfm (36.8 m³/min) máximo en el modelo 500 1300 cfm (36.8 m³/min) máximo en el modelo 500 1300 cfm (36.8 m³/min) máximo en el modelo 500

Aplicaciones

Accesorios

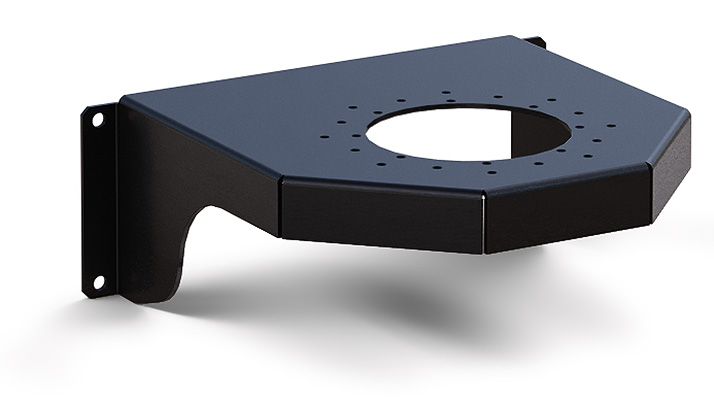

Soporte para instalación en pared
Extractor de humos portátil

SS-4567-WMB
Extractor de humos montado en la pared
